板式換熱機組【4大】控制系統及工作原理
來源：
本站
時間:
2018-08-08
瀏覽次數：
2154
板式換熱機組 4大控制系統包括：壓力控制、液位控制、溫度控制。那么這4大系統是由什么組成的呢，板式換熱機組的工作原理又是怎樣的呢？
板式換熱機組4大控制系統包括：壓力控制、液位控制、溫度控制和穩定控制。那么這4大系統是由什么組成的呢，板式換熱機組的工作原理又是怎樣的呢？下邊小編為大家簡單講下：
一、板式換熱機組的控制系統的四大組成部分：
1、板式換熱機組的壓力控制系統：
壓力控制由補水變頻器、壓力傳感器組成。它的工作原理是：壓力傳感器接收到壓力信號，并將信號同已設定的參數相比較，如傳感器參數不在預設定范圍之內，控制器將輸出一個信號給變頻器，控制補水泵的啟停，從而控制系統壓力始終處在設定范圍之內。
2、板式換熱機組的液位控制系統：
液位控制由水位控制器、水位電極桿組等組成。它的工作原理是：水位電極桿將感測到的水位信號送到水位控制器，由水位控制器發出指令，控制冷凝水泵的啟停，從而將冷凝水及時送到鍋爐房給水箱里。使水箱水位處在合理范圍內，并且確保補水泵有足夠富裕的水。
3、板式換熱機組的溫度控制系統：
溫度控制由溫控閥、溫控器、溫度傳感器和室外溫度傳感器4個元件組成，在溫度控制器內設定好供熱溫度曲線，根據溫度傳感器和室外溫度傳感器測量值與溫控器設定值比較后，通過自動調節溫控閥的開度調節蒸汽的流量，從而自動調節熱交換量實現二次出水溫度。
4、板式換熱機組的控制系統：
二、板式換熱機組的工作原理：

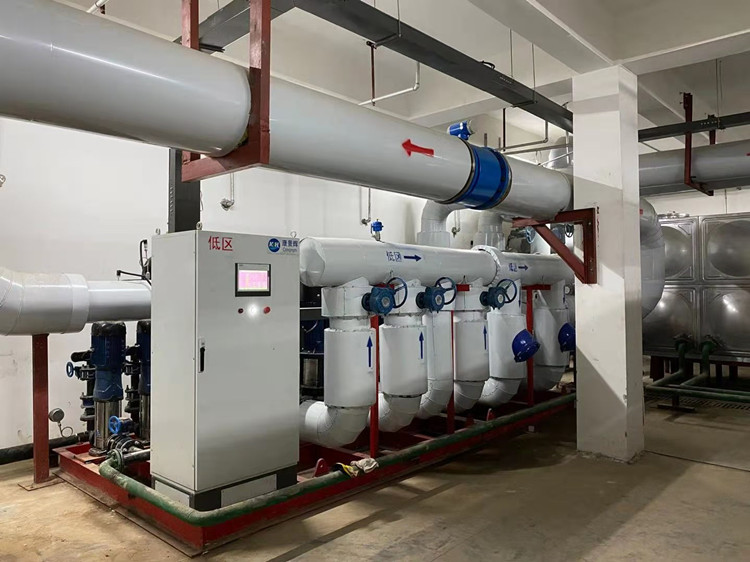

1、機組由一次側、二次側及補水系統組成。一次側指熱量或冷量的提供側，二次側指熱量或冷量的接收側。一側次通過板式換熱器將熱量或冷量傳遞給二次側，二次側沒有循環泵，通過循環水將熱量或冷量傳遞給用戶。
2、板式換熱機組的控制原理
板式換熱機組采用自動控制系統對機組進行自動及遠程監控，達到換熱站無人值守自動運行。機組控制由具有測控功能的控制器、電控柜、傳感器、執行機構及通訊系統組成。控制器通過與其相連的傳感器和執行機構完成對換熱器和其它現場設備的數據采集和控制功能；傳感器和執行機構應包括溫度傳感器或溫度變送器、室外溫度傳 感器、壓力變送器、差壓變送器、流量計、熱量表、液位變送器、電動調節閥、變頻器和電磁閥等。
3、板式換熱機組的監控參數
1）室外溫度：一、二次側的供、回水溫度；一、二次側的供、回水壓力；一次側熱量、二次側供水流量；補水流量、補水水箱水位；循環水泵和補水泵的啟停及運行狀態等。
2）執行機構
一次側的電動調節閥、二次側循環水泵變頻器、補水泵變頻器和電磁閥等。
3）溫度控制
機組由帶室外氣候補償的二次側供、回水溫度或二次側的供、回水平均溫度控制一次側電動調節閥；其它機組由二次側供水溫度控制一次側電動調節閥。用于采用的 機組可直接手動設定二次側的供水溫度、回水溫度或供回水平均溫度來控制一次側的電動調節閥；可直接手動設定值班采暖的運行模式；可根據一次側的加水溫度來 輣調節一次側的電動調節閥。
4）壓力控制
按二次側定的壓力或供、回水壓差，來控制二次側循環水泵的運行頻率；或直接設定二次側循環水泵的運行頻率；按設定的補水壓力，來控制補水泵的運行頻率；二次側設有電磁閥，當系統超過設定壓力時電磁閥自動開啟泄水。
5）通訊系統
機組控制器可在主動和被動方式下用標準的通信協議與監控中心進行數據通信。同時控制器具有顯示操作功能，可對參數、報警設置等進行現場修改或設定。
以上就是康景輝小編為大家整理的關于板式換熱機組4大控制系統的組成部分及工作原理，更多關于板式換熱機組性能的信息可點擊http://www.xrxk.net.cn/faq/95.html 進行查看。
