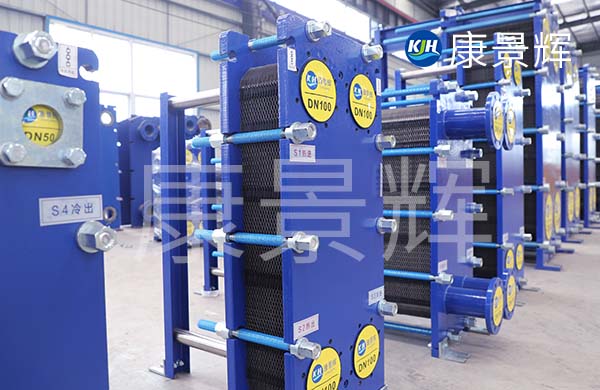

板式換熱器的應用行業很多，不同的行業會有不同的結構。下面簡單了解一下五種常見的結構。

1.通道面積不等的板式換熱器：這種平板傳熱可以使流體的流量在不同的條件下運行，使通過平板的流量相近或相等，截面積比至少可以達到2: 1。

2.大間隙板式換熱器：含有纖維和粗顆粒的流體在普通板式換熱器中容易堵塞。高粘度流體在板之間有很大的流動阻力。通過增加換熱板之間的間隙，可以順利解決上述問題。產品通道的間隙可達16毫米，板的形狀可使換熱器達到較高的湍流和傳熱效率。

3.雙壁板式換熱器：雙壁板式換熱器適用于兩種換熱介質混合后會發生有害反應的情況，在兩種介質之間用雙板代替單板。兩塊板組裝形成的通道用密封橡膠墊密封。雙板上的穿孔會使介質在板與板之間泄漏，然后從板中流出，這樣人們找到后就可以及時修復和更換，保證兩種介質不會相互混合。

4.全焊接板式換熱器：石化行業很多產品對橡膠有腐蝕性，一般不可能使用橡膠墊片進行板式傳熱。焊接換板器采用全焊或雙板焊結構，一般不容易發生泄漏。

5.石墨板換熱器：石墨板式換熱器是因為某些介質對稀有金屬或黃金腐蝕性太強而開發的產品。傳熱板由石墨和氟塑料制成的原材料模制而成，并配備有由防腐材料制成的薄平墊圈。石墨板具有良好的耐腐蝕和傳熱性能，熱膨脹小，在高溫高壓下不發生塑性變形。
