一、板式熱交換器工作原理

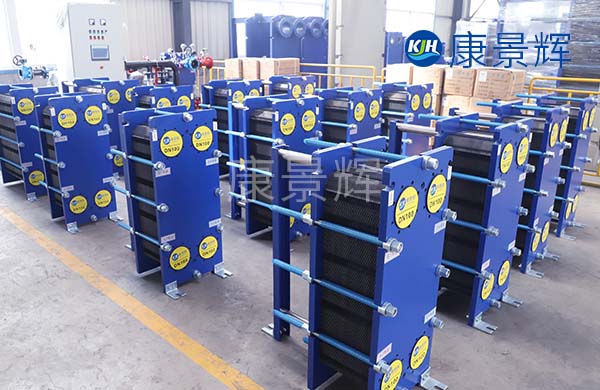

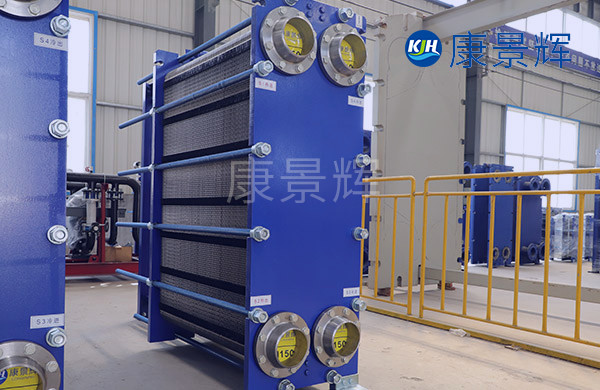

板式熱交換器是利用一系列具有一定波紋形狀的金屬片疊裝而成，來完成預熱、換熱、冷卻、冷凝等作用的熱交換設備。通過板片進行熱量交換；板式熱交換器主要進行水水、汽水熱交換設備。

二、板式熱交換器的優勢
1、熱損小、阻力損失小、冷卻水量少
因結構緊湊和體積小，熱交換器的外表面積很小，因而散熱損失也很小，通常不再需要保溫。在相同的傳熱系數的條件下，板式熱交換器通過合理的選擇流速，阻力損失可控制在管殼式熱交換器的三分之一的范圍內。板式熱交換器由于其流道的幾何形狀所致，以及兩種液體都有很高的換熱效率，故可使冷卻水用量大為降低。反過來又降低了管道、閥門和泵的安裝費用。

2、傳熱效率高
比傳統管式熱交換器熱交換效率高２～４倍。一般板式熱交換器的傳熱系數Ｋ值在3000-6000范圍內。換熱板中都有一定的波紋設計以形成流道，加強低流速下的流體的擾動流，強化熱交換。同時，湍流流動又有自凈效應以防止污垢生成，減少熱阻，因而傳熱效率很高。

3、占地小，易維護，靈活性強
板式熱交換器結構緊湊占地面積小。由于結構緊湊在傳熱量相等的條件下，板式熱交換器只需要管殼式熱交換器面積的1/2-1/4即可達到同樣的熱交換效果。所占空間僅為管殼式熱交換器的1/2-1/3。不需要預留出很大的檢修空間，只需松開夾緊螺桿，即可在原空間范圍內地接觸到換熱板的表面。拆裝很方便、容易清洗。由于換熱板容易拆卸，通過調節傳熱板的數目或者變更流程就可以得到合適的容量和傳熱效果。只要利用熱交換器中間架，換熱板部件就可有多種機能。這樣就為用戶提供了隨時可變更處理量和改變傳熱系數Ｋ值或者增加新機能的可能。

4、投資較低、使用范圍廣
在相同傳熱量的前提下，板式熱交換器與管殼式熱交換器相比較，由于換熱面積、占地面積、流體阻力、冷卻水用量等項目數值的減少，使得熱交換投資、基建投資、動力消耗、材料等費用大大降低，更顯經濟節能。由于材質選擇廣，所以可適用多種介質、腐蝕性介質的熱交換。

5、有利于低溫熱源的利用
由于二種介質幾乎是全逆流流動，以及高的傳熱效果，板式熱交換器二種介質的溫差低者可以達到１℃。用它來回收低溫余熱或利用低溫熱源都是理想的機器。

三、板式熱交換器的劣勢
在前面板式熱交換器工作原理中說過，板式熱交換器主要進行水水、汽水之間的熱交換器，對于氣氣之間的熱交換和余熱回收，就要用到我們的另外一種熱交換器:氣氣熱交換器，也叫煙氣換熱器，其主要作用是節能。
