水水板式換熱器是我們常見的一種換熱器，很多朋友想要了解一下水水板式換熱器結構。今天，康景輝小編陪大家一起學習一下水水板式換熱器結構及各組成結構及其作用。

      一、首先我們先來看一下水水板換的基本組成結構，包括板片、密封墊片、固定壓緊板、活動壓緊板、夾緊螺栓、上下導桿、后立柱等。
      1、板片
      為壓制有波紋、密封槽和角孔的金屬薄板，在水水換熱器的使用中主要用來隔離介質和進行熱交換，是重要的傳熱元件。波紋不僅可強化傳熱，而且可以增加薄板的和剛性，從而提高板式換熱器的承壓能力，并由于促使液體呈湍流狀態，故可減輕沉淀物或污垢的形成，起到一定的“自潔”作用。
      2、密封墊片
      安裝在沿板片周邊的墊圈槽內，密封板片之間的周邊，防止流體向外泄漏，并按設計要求，密封一部分角孔，使冷、熱液體按各自的流道流動。

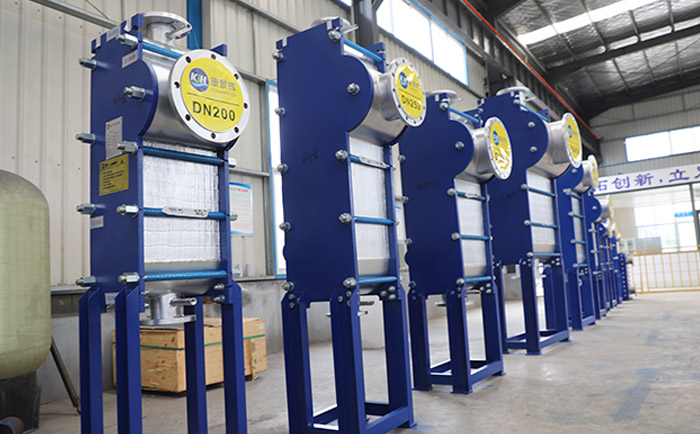

      二、整體結構組成
      水水板式換熱器主要由板片組成，板片上有四個角孔，供熱交換的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
      以上就是水水板式換熱器結構以及各組成結構的一些介紹以及發揮的作用，希望對大家有所幫助。青島康景輝熱能設備有限公司，專注水水板式換熱器、汽水板式換熱器、水水板式換熱機組等換熱設備的設計生產與銷售。
