高溫高壓全焊接換熱器是一種在高溫高壓環境下工作的換熱設備，它通過全焊接技術實現了無墊片密封，具有耐高溫、高壓和耐腐蝕的特點。這種換熱器廣泛應用于石油化工、天然氣凈化處理、化學工業、制藥、暖通制冷、區域供熱、食品工藝、冷卻塔熱回收、石化和化工設備、冷凝任務等多個領域。

一、高溫高壓全焊接換熱器結構

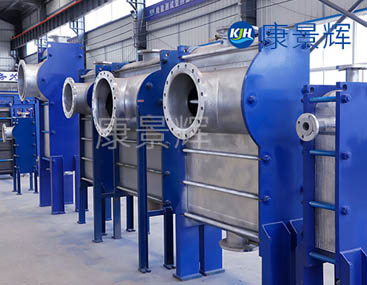

全焊接換熱器的結構由一系列平行排列的板片組成，板片之間形成了流體通道。板片通常采用金屬材質，并通過焊接技術緊密結合，形成堅固的換熱單元。板片上設計的波紋可以增加流體的湍流度，提高傳熱效率。

二、高溫高壓全焊接換熱器工作原理

全焊接換熱器的工作原理是利用板片進行熱傳導，熱介質流過板片的一側，通過板片將熱量傳遞給另一側的冷介質。這種設計使得熱量能夠在兩種介質之間快速地傳遞，實現熱量的回收和利用。

三、高溫高壓全焊接換熱器特點

1. 高壓承受能力：能夠承受高達60bar甚至更高的壓力，適用于高壓環境。

2. 高傳熱效率：由于板片間的波紋設計，流體在通過時形成湍流，增加了傳熱面積和傳熱效率。

3. 無墊片密封：全焊接結構去掉了傳統換熱器中墊片老化和泄漏的風險。

4. 緊湊設計：體積小，重量輕，便于安裝和維護。

5. 材料多樣性：可以根據不同的工況需求選擇不同的金屬材料，如不銹鋼、鈦合金等，以適應不同的化學和溫度條件。

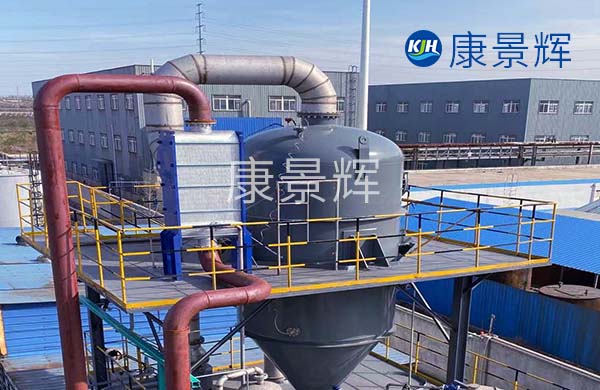

在石油化工行業中，高溫高壓全焊接換熱器的具體應用案例包括原油和天然氣凈化處理、常減壓蒸餾裝置的塔頂冷凝器、低溫甲醇洗裝置、乙二醇裝置、芳烴低溫?zé)崂庙?xiàng)目、海上平臺換熱器加熱撬塊以及烷烴脫氫裝置產物壓縮機出口熱量回收等多個方面。
