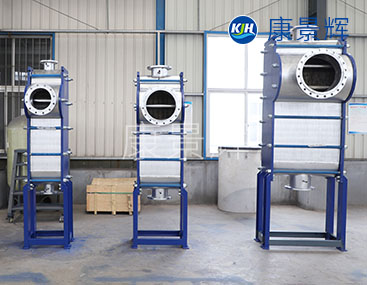

緊湊型板式換熱器是一種輕量化、占地面積小的換熱設備，廣泛應用于電子工業（如冷卻高純水、工藝流體）、化工、暖通空調、食品飲料等行業。其核心特點是高傳熱效率和模塊化設計，適用于中小流量、中低壓的換熱場景。

1.緊湊型板式換熱器結構與工作原理

緊湊型板式換熱器基本結構

板片（Plates）：

由不銹鋼（304/316）、鈦、鎳合金等耐腐蝕材料沖壓成型，表面帶有波紋（人字形、斜紋等），以增強湍流和傳熱效率。

板片之間通過密封墊片（EPDM、NBR、氟橡膠等）密封，形成流道。

框架（Frame）：包括固定端板（固定板）、活動端板（可移動調整）、夾緊螺栓等，用于壓緊板片組。

接口（Ports）：冷熱流體進出口，通常位于同一側（單邊流）或對角布置（對角流）。

緊湊型板式換熱器工作原理

冷熱流體在相鄰板片間逆向或交叉流動，通過板片波紋產生強烈湍流，提高傳熱系數（可達管殼式換熱器的35倍）。

流體路徑由密封墊片的分區設計控制，避免混合。

2.緊湊型板式換熱器主要特點

優點

傳熱效率高（K值可達30007000W/m2·K）

緊湊輕便（體積僅為管殼式的1/3~1/5）

可拆卸清洗（維護方便）

靈活性高（可通過增減板片調整容量）

低滯留量（適合貴重或危險介質）

缺點

耐壓較低（一般≤2.5MPa）

易堵塞（對懸浮物敏感，需前置過濾）

墊片壽命有限（高溫或腐蝕介質下易老化）

不適合高黏度流體（如重油、污泥）

3.在電子工業中的應用

（1）典型用途

工藝冷卻：半導體制造中高純水、蝕刻液、CMP漿料的溫度控制。

廢水熱回收：處理含砷廢水時預熱/冷卻酸堿調節單元。

潔凈室空調：快速換熱以減少能耗。

（2）選型要點

材料選擇：電子行業常用316L不銹鋼（耐Cl?腐蝕）或鈦材（耐酸性廢水）。

防堵塞設計：選擇寬流道板型（如“自由流”板片）處理含顆粒流體。

密封兼容性：若接觸有機溶劑（如IPA），需選用氟橡膠（FKM）墊片。

4.與其他換熱器的對比

5.維護與故障處理

常見問題：

泄漏：墊片老化或螺栓松動，需定期緊固或更換墊片。

結垢/堵塞：定期化學清洗（如檸檬酸循環）或反沖洗。

壽命延長措施：避免溫度驟變（防止墊片應力開裂）。停機時排凈液體（防凍或腐蝕）。

6.發展趨勢

新型板片設計：如納米涂層（防結垢）、3D打印定制流道。

全焊接板式換熱器：無墊片，耐高壓/高溫（如半導體蝕刻設備）。

智能化監測：集成溫度/壓力傳感器，實時優化換熱效率。

緊湊型板式換熱器是電子工業廢水處理及工藝冷卻的理想選擇，但需根據流體特性（潔凈度、腐蝕性）和工況（壓力、溫度）合理選型。對于含砷廢水系統，建議搭配預過濾（如5μm濾芯）并選用耐酸材料（鈦或高等級不銹鋼）。
