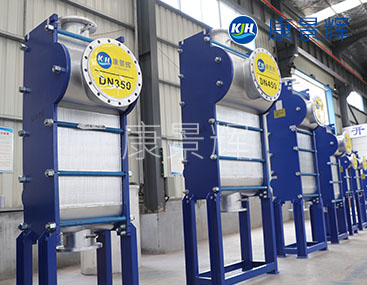

不銹鋼全焊接板式換熱器是一種緊湊的換熱設備，采用全焊接結構，適用于高溫、高壓或腐蝕性介質的工況。相比可拆式板式換熱器，它無墊片設計，徹底解決了泄漏風險，廣泛應用于化工、石油、電力、制藥等行業。

1.核心結構與工作原理

1.1基本結構

板片：由不銹鋼（304/316L/2205等）激光焊接或爆炸焊接成型，形成流道。

流道設計：

單邊流/對角流：介質從同一側或?qū)沁M(jìn)出，優化壓降。

多流程設計：適應高換熱效率需求。

焊接方式：

激光焊接：高精度，適合薄板（0.51.2mm）。

氬弧焊（TIG）：適用于較厚板材（1.53mm）。

1.2工作原理

兩種介質在交替流道內逆流/并流換熱，通過板片波紋結構增強湍流，提高傳熱系數（可達管殼式的35倍）。全焊接封閉結構無墊片，耐壓可達4.0MPa，耐溫200℃~550℃。

2.主要技術特點

2.1無墊片設計：無泄漏風險，適用于有毒、易燃、高壓介質（如氨、氯氣、氫氣）。

2.2高傳熱效率：湍流設計，K值（傳熱系數）可達6000W/(m2·K)（管殼式通常15003000）。

2.3緊湊輕便：體積僅為管殼式的1/31/5，節省空間與安裝成本。

2.4耐腐蝕性強：不銹鋼材質（可選254SMO、鈦材）抗Cl?、H?S等腐蝕。

2.5維護成本低：無墊片更換需求，壽命長達1520年。

3.與可拆式板式換熱器的對比

4.典型應用場景

4.1.化工行業：硫酸、燒堿、有機溶劑的加熱/冷卻。合成氨、甲醇工藝中的換熱。

4.2.石油與天然氣：LNG氣化換熱、原油加熱。加氫裂化裝置的高壓換熱。

4.3.電力行業：余熱回收（煙氣水換熱）。

4.4.制藥與食品：無菌流程（無死角設計，CIP清洗方便）。

5.選型關鍵參數

介質特性：腐蝕性、黏度、顆粒物含量。

工藝條件：溫度范圍（低溫需防脆裂）。壓力要求（高壓需加強板片厚度）。

流量與壓降：高流量可選寬間隙板型（防堵塞）。

材質選擇：

普通水、蒸汽：304不銹鋼

含Cl?（海水、鹽水）：316L/2205雙相鋼

強酸（硫酸、鹽酸）：哈氏合金C276/鈦材

6.維護與故障處理

堵塞：定期反沖洗或化學清洗（適用于顆粒物較多工況）。

結垢：采用在線酸洗（如5%檸檬酸循環）。

焊接部位檢測：定期做氦質譜檢漏或壓力測試，確保無裂紋。

不銹鋼全焊接板式換熱器憑借高耐壓、零泄漏、長壽命等優勢，成為苛刻工況下的先考慮的換熱方案。在選型時需考慮介質腐蝕性、壓力/溫度范圍及流量需求，同時選擇可靠供應商以確保焊接工藝質量。
