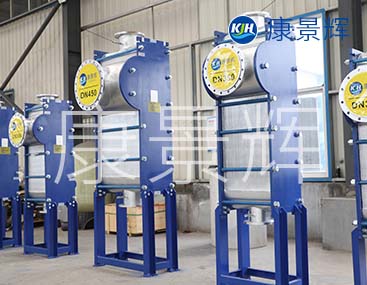

針對蒸汽水板式換熱器在工業系統中的應用，以下從設計選型、運行優化到故障處理進行更全解析：

1.板式換熱器的核心優勢（蒸汽水工況）

快速傳熱：湍流設計使傳熱系數達3,0006,000W/(m2·K)，較管殼式高35倍。

緊湊結構：單位體積換熱面積2501,000m2/m3，節省空間50%以上。

快速響應：薄板結構（0.41.0mm）降低熱慣性，適合變負荷工況。

2.設計選型關鍵參數

(1)蒸汽側設計要點

蒸汽類型：

飽和蒸汽（常見）：需控制冷凝速率，避免水錘。

過熱蒸汽（＞150℃）：需預留降溫段，防止熱應力變形。

冷凝水排放：

安裝疏水閥（建議選用倒吊桶式，排水量按冷凝負荷的2倍選型）。

冷凝水回收管需設U型彎，防止蒸汽短路。

(2)水側設計要點

流速控制：

防凍工況：≥0.5m/s（防結冰）。

常規工況：0.31.0m/s（壓降≤50kPa）。

水質要求：懸浮物≤50mg/L，硬度≤60mg/L（否則需加裝過濾器或軟化裝置）。

(3)板片選型

3.系統集成與安裝

(1)管路配置

蒸汽進口：

設氣液分離器（去除水滴，保護板片）。

減壓閥（穩定蒸汽壓力波動≤10%）。

水側管路：

雙向安裝溫度計/壓力表（進出口各1組）。

排氣閥置于高點（避免氣堵）。

(2)控制策略

溫度控制：二次側出水溫度PID調節（執行機構選電動調節閥，響應時間＜5s）。

防凍保護：低溫報警（＜5℃）聯動啟動電伴熱或排空。

4.能效優化措施

冷凝熱回收：將冷凝水熱量用于預熱補水（可節能815%）。

變頻控制：水泵變頻匹配負荷變化（節能2030%）。

污垢監測：實時計算傳熱系數K值，下降10%觸發清洗。

5.常見故障與處理

(1)蒸汽側問題

水錘現象：

現象：管路劇烈震動，伴有爆響。

對策：增設蒸汽疏水閥，冷凝水管坡度≥1:100。

冷凝水排放不暢：

檢查點：疏水閥堵塞（拆洗濾網）、背壓過高（降低回水壓力）。

(2)水側問題

板片結垢清洗方案：

化學清洗：5%檸檬酸+緩蝕劑（60℃循環2h）。

機械清洗：尼龍刷清理，禁止鋼刷（劃傷板片）。

墊片泄漏處理：停機后冷緊螺栓（扭矩按廠家標準），或更換墊片。

(3)性能下降

傳熱效率降低：

診斷步驟：

1.檢查污垢熱阻（清潔系數＜0.8需清洗）。

2.驗證蒸汽飽和度（過熱蒸汽需先降溫）。

3.檢測板片變形（平面度偏差＞0.1mm/m需更換）。

6.維護保養規程

日常檢查：

每周：記錄進出口溫度/壓力，計算ΔP和ΔT。

每月：檢查螺栓預緊力（扭矩偏差≤±10%）。

年度大修：

拆解檢查板片腐蝕（觀察導流區）。

密封墊片硬度檢測（邵氏硬度下降＞15%需更換）。

7.選型計算示例

工況需求：蒸汽流量：2t/h（0.6MPa飽和蒸汽）。將水從20℃加熱至80℃（流量50m3/h）。

計算步驟：

1.熱負荷Q=50×1000×4.18×(8020)=12,540kW。

2.對數平均溫差ΔTm=((15920)(15980))/ln(139/79)=106℃。

3.預估傳熱系數K=4,000W/(m2·K)。

4.所需面積A=Q/(K×ΔTm)=12,540×1000/(4000×106)=29.6m2。

5.選型余量20%，選36m2（如APVSR20型，40板片）。

蒸汽水板式換熱器的成功應用依賴三大關鍵：

1.準確選型：匹配蒸汽參數與水質條件；

2.智能控制：動態調節負荷與防凍保護；

3.預防性維護：定期清洗與密封檢查。

對于易結垢或高氯離子工況，建議配置在線清洗裝置（CIP）并選用激光焊接板片（無墊片設計）。
