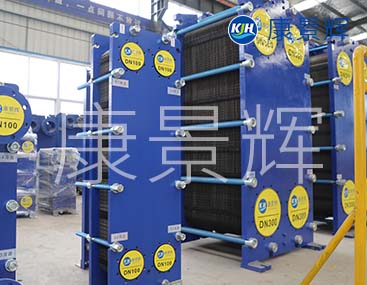

雙流程板式換熱器通過流體在板片間的雙程流動設計，實現快速傳熱與緊湊結構，廣泛應用于化工、暖通空調、食品制藥等領域。本文深入解析其技術特點、優勢及適用場景，幫助用戶進行合理選型。

一、雙流程板式換熱器技術結構與工作原理

1.結構組成

由波紋板片（如人字形、斜波紋）、密封墊片、固定壓緊板及活動壓緊板組成。板片間形成冷熱介質的獨立流道，流體在板片兩側交錯流動實現熱量交換。

2.雙流程設計原理

流體通過分配口進入板束后，在板片間折返流動兩次，形成兩個并聯流程（如1234或ABCD路徑）。

相較于單流程，雙流程延長了流體路徑，增加了接觸時間與傳熱面積，提升熱交換效率。

二、雙流程板式換熱器核心優勢

1.快速傳熱性能

傳熱系數可達30006000W/(m2·℃)，適合大溫差工況（ΔT≥20℃）。

雙流程設計使流體流速更均勻，減少湍流死區，降低熱阻。

2.緊湊結構設計

在相同換熱面積下，體積僅為傳統管殼式換熱器的1/3，節省安裝空間。

適用于空間受限的工業場景（如船用設備、模塊化機組）。

3.溫度控制準確

雙流程可實現更穩定的溫度梯度分布，適用于對出口溫度要求嚴格的工藝（如制藥反應冷卻）。

4.維護便捷

可拆卸結構設計，便于清洗與板片更換，減少停機時間。

密封墊片可更換，延長設備使用壽命。

三、雙流程板式換熱器關鍵技術參數

1.參數：典型范圍

2.流程數：2（雙流程）

3.設計壓力：≤2.5MPa（可定制高壓型）

4.設計溫度：40℃~200℃

5.板片材質：不銹鋼（304/316L）、鈦材、哈氏合金等

6.傳熱系數：2000~5000W/(m2·℃)

7.單板面積：0.1~1.2m2

8.較大處理量：5000m3/h（單臺）

四、雙流程板式換熱器適用場景與案例分析

1.暖通空調（HVAC）

地源熱泵系統：利用雙流程換熱器快速提取地下熱能，提升系統COP。

空調冷卻塔：處理大流量冷卻水，實現節能降耗。

2.化工與制藥

反應釜溫度控制：雙流程準確控溫，確保化學反應在設定溫度區間進行。

溶劑回收：處理高溫差介質（如120℃→40℃），回收余熱。

3.食品與飲料

牛奶瞬時：低溫升（ΔT≤5℃）確保營養成分不流失。

啤酒釀造：快速冷卻麥汁，縮短發酵周期。

五、雙流程板式換熱器選型要點

1.熱負荷與溫差

大溫差（≥30℃）或高傳熱需求場景優先選擇雙流程。

使用NTUε法計算流程數，確保換熱效率。

2.流體特性

高粘度介質需選擇大流道板片（如寬間隙型），避免堵塞。

腐蝕性介質選用鈦材或哈氏合金，延長使用壽命。

3.空間限制

緊湊型設備優先選擇雙流程，節省占地成本。

考慮設備吊裝與維護空間，預留30%操作裕度。

4.經濟性

初期投資高于單流程，但長期節能收益明顯，適合連續運行場景。

六、雙流程板式換熱器常見問題與解決方案

1.壓力降過高

優化板片波紋設計（如采用M型流道），平衡流速與阻力。

增加并聯流程數，降低單流程流量。

2.結垢與堵塞

選用易清洗板型（如人字形波紋），定期CIP清洗。

含顆粒介質前置過濾器，防止堵塞流道。

3.泄漏風險

密封墊片選用耐高溫/耐腐蝕材質（如EPDM、PTFE）。

定期檢測夾緊力，確保密封穩定性。

七、雙流程板式換熱器未來趨勢

1.快速化：開發新型波紋結構（如3D打印板片），進一步提升傳熱系數。

2.智能化：集成傳感器與AI控制，實時優化運行參數。

3.模塊化：標準化設計，支持多臺并聯或串聯組合，靈活擴容。

雙流程板式換熱器憑借快速傳熱、緊湊結構及準確溫控，在多行業應用中展現出明顯優勢。選型時需結合具體工況，平衡效率、成本與維護需求，以較大化其技術價值。
